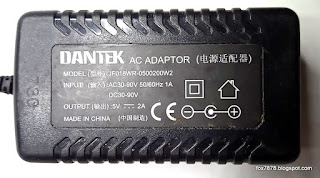

Sursa in comutatie Dantek
Model: JF018WR-0500200W2
Input: AC 30-90V, 50/60Hz 1A; DC 30-90V
Output: 5V/2A DC
Folosita in special pentru echipamente telealimentate (retele cablu CATV, retele de internet si altele), poate fi modificata usor pentru a scoate diferite tensiuni pe iesire. Pentru asta este necesar sa inlocuiti rezistorul catre masa din pinul Referinta a circuitului integrat TL431 (referinta de tensiune programabila) cu o alta valoare. Formula de calcul este data in foaia de catalog. Nu este neaparat nevoie sa faceti calcule. Inlocuiti de proba acel rezistor cu o rezistenta variabila de 10k si dupa stabilirea valorii exacte a tensiunii este suficient sa masurati valoarea rezistentei si sa o inlocuiti cu una fixa de valoare cat mai apropiata. De exemplu, pentru 16V rezistorul are valoarea de 1 kohm, pentru 9V - 2,2 kohmi.
Metoda poate fi utilizata la orice alta sursa care are ca referinta un circuit TL431.
